DICOM Data Element

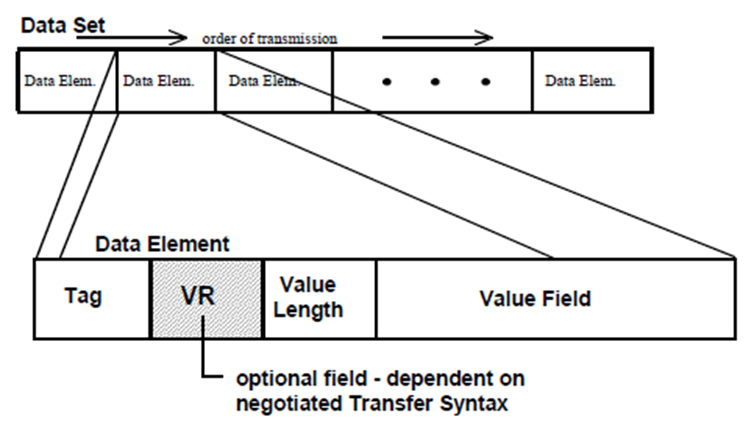

DICOM 파일에 저장되는 실제 Data Element는 위 그림과 같은 모양을 하고 있습니다. 그러면 DICOM 표준 문서에서 설명하는 아래 표에서 각 Column이 의미하는 것은 무엇일까요?



https://dicom.nema.org/medical/dicom/2017e/output/chtml/part06/chapter_6.html



Tag	Name	Keyword	VR	VM
(0008,0001)	Length to End	Length​To​End	UL	1
(0008,0005)	Specific Character Set	Specific​Character​Set	CS	1-n
(0008,0006)	Language Code Sequence	Language​Code​Sequence	SQ	1
(0008,0008)	Image Type	Image​Type	CS	2-n
(0008,0010)	Recognition Code	Recognition​Code	SH	1



위의 Column 중에 Name, Keyword는 실제 DICOM 데이터로 저장되지는 않고 해당 Tag에 대한 설명이라고 보면 되고 Tag와 VR 값은 실제로 Data Element에 포함되는 항목이 맞습니다. 그러면 마지막에 VM은 무엇일까요? 이 VM 도 Tag의 속성을 설명하는 항목이며 실제 Data Element에 포함되지는 않고 입력되는 값의 조건을 의미합니다.



만약 VM이 1 이면 해당 Tag에는 VR type의 값이 하나만 입력될 수 있습니다.

예를 들어 (0008, 0008)과 같이 VM이 2-n이면 이 Tag의 값에는 다음과 같은 여러개의 문자열 조합 “DERIVED\PRIMARY\SINGLEPLANE\SINGLEA” 즉, “\”로 구분되는 2개 이상의 문자열을 넣을 수 있다는 의미입니다.
